Заголовок: SHF-20G1 игольчатый керамический изолятор
ШФ 20Г1 штыревой фарфоровый изолятор характеристики
Допустимая степень загрязнения (СЗ) по ПУЭ на напряжение 10 кВ / 20 кВ - 3 / 1
Минимальная механическая разрушающая нагрузка - 13 кН
Длина пути утечки - 400 мм
Выдерживаемое напряжение 50 Гц (в сухом состоянии) - 85 кВ
Выдерживаемое напряжение 50 Гц (под дождем) - 65 кВ
Выдерживаемое импульсное напряжение - 135 кВ
Пробивное напряжение в изоляционной среде - 180 кВ
Масса - 3800 г
SHF-20G1 игольчатый керамический изолятор является одним из самых продвинутых и эффективных изоляционных материалов, применяемых в энергетической отрасли. Этот высококачественный изолятор обеспечивает надежную защиту от электрического разряда и является ключевым компонентом в различных электроустановках.
SHF-20G1 создан из прочного керамического материала, обладающего высокой изоляционной способностью. Он способен выдерживать большие нагрузки и высокие температуры без потери своих изоляционных свойств. Идеальная комбинация физических и химических характеристик делает его идеальным выбором для широкого спектра энергетических приложений.
SHF-20G1 игольчатый изолятор также обладает отличной устойчивостью к механическим нагрузкам, вибрациям и ударам. Это обеспечивает долгий срок службы и минимальные затраты на обслуживание. Благодаря своей компактной конструкции, игольчатые изоляторы могут быть легко установлены и интегрированы в любую электроустановку.
Одним из главных преимуществ SHF-20G1 является его высокая электрическая прочность. Высокие напряжения и электрические поля легко контролируются и изолируются благодаря этому изолятору. Это особенно важно в энергетической отрасли, где надежная изоляция является критическим фактором безопасности.
Кроме того, SHF-20G1 обладает отличной устойчивостью к воздействию атмосферных условий, включая высокие уровни влажности, соли и химические вещества. Это делает его незаменимым изолятором для использования в условиях экстремальных погодных условий и агрессивных окружающих средах.

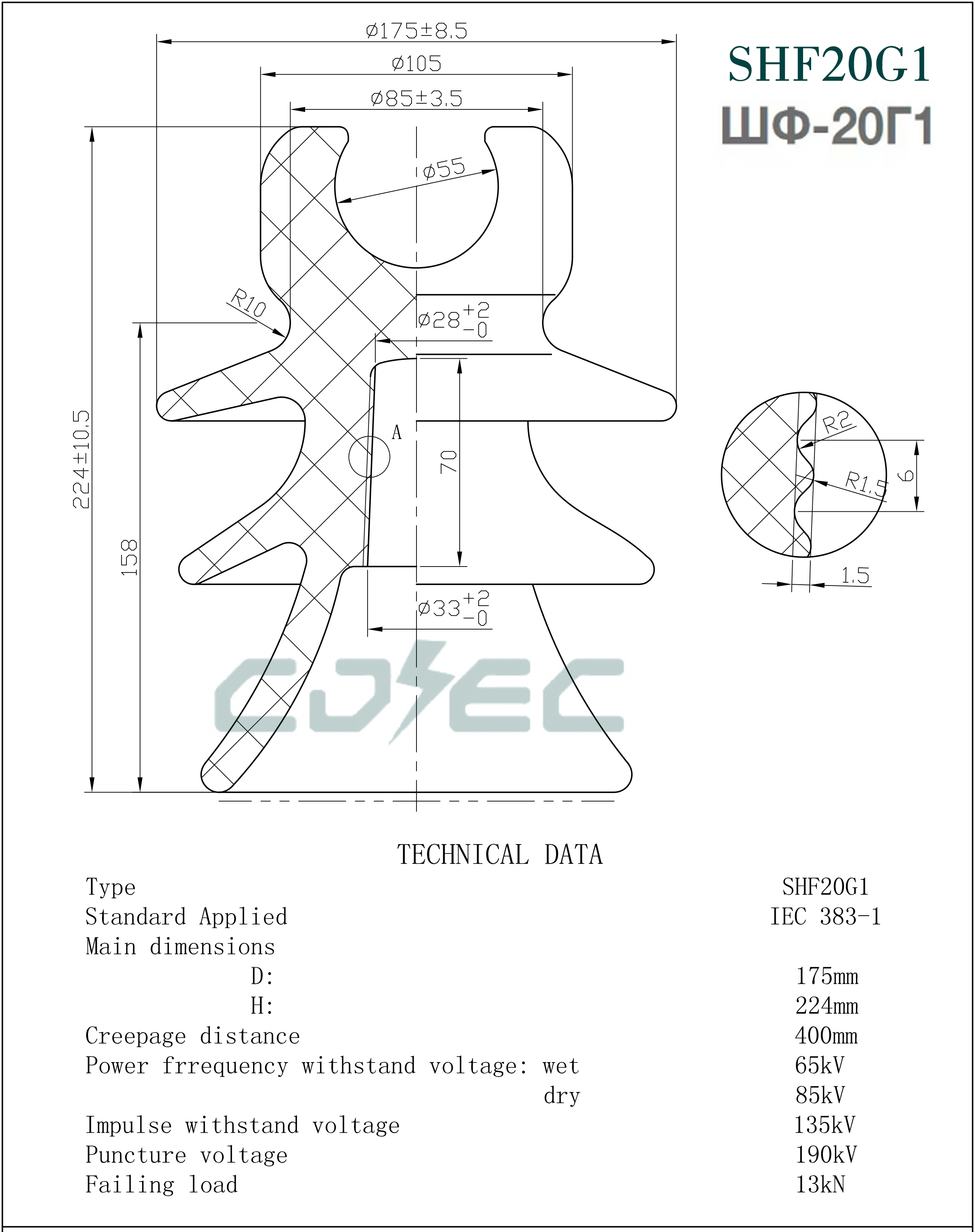

| HV porcelain pin insulator of SHF20G1 type | |||
| There are three modifications of the insulator after the manner of its coupling: with the polyethylene capsule, with the composite material thread corresponding to the requirements of SFS (Finland) standard and BS (Great Britain) – a small head. |
|||
| Minimum voltage | Nominal | kV | 20 |
| Puncture voltage in insulating medium | kV | 180 | |
| 50 Hz withstand voltage (dry) | kV | 85 | |
| 50 Hz withstand voltage (wet) | kV | 65 | |
| Impulse withstand voltage | kV | 135 | |
| Average annual number of failure, not more than | N/per year | 0.0005 | |
| Nominal creepage distance, not less than | mm | 400±10 | |
| Minimum mechanical failing load (bending), not less than | kN | 13 | |
| Weight | kg | 3.5±0.3 | |
